Mae dulliau trin gwres 60Si2Mn yn cynnwys tymheru isothermol a diffodd ffracsiynol, diffodd tan-dymheredd, tymheru tymheredd uchel, proses trin gwres anffurfiad. Gall y dull hwn wella cryfder, caledwch a bywyd gwasanaeth dur gwanwyn 60Si2Mn yn effeithiol.
Mae 60Si2Mn yn perthyn i ddur gwanwyn, sy'n addas ar gyfer gwneud ffynhonnau dail automobile.
Technoleg trin gwres
Anelio spheroidizing: Gellir cael y strwythur spheroidizing delfrydol trwy wresogi 850 gradd C, diffodd olew oer, proses spheroidizing isothermol amser byr (gwresogi 790 gradd C 25Min, oeri cyflym i gadw gwres 680 gradd C 1H, oeri ffwrnais i echdynnu gwres 500 gradd C). ). Y tymheredd diffodd arferol o ddur 60Si2Mn yw 850 gradd ~ 870 gradd, ac mae'r olew yn oer. Mae tymheredd tymheru yn dibynnu ar ofynion caledwch rhannau marw, megis
400 gradd tymheru, caledwch 46HRC;
500 gradd tymheru, caledwch 40HRC;
600 gradd tymer, caledwch 34HRC.
Mewn 150 ~ 160 gradd o berfformiad tymheru i gael y gêm orau, rhaid i sylw osgoi 300 gradd o ardal brau tymheru. Mae gofynion caledwch uchel y mowld, gofynion sefydlogrwydd dimensiwn da offer mesur, tymheredd tymheru yn cael ei godi i tua 250 gradd, caledwch o 55 ~ 60HRC, mae ganddo well caledwch.
AC1-755, Ac3=810, Ar1=700,Ar3=770,Ms-300} ~ 305,
Anelio: 750C - oeri ffwrnais -HBS Llai na neu'n hafal i 222
Normaleiddio: 830 ~ 860C- Oeri aer -HBS Llai na neu'n hafal i 302
Quenching: 870C- oil -HRC>61
Caledwch tymer ar wahanol dymereddau HRC: 150C-61,200C-60, 300C-56, 400C-51,500C-43,550C{111 }}, 600C-33, 650C-29
Tymheredd tymheru a ddefnyddir yn gyffredin 430 ~ 480C, dŵr neu aer, HRC45 ~ 50
Mae'r canlynol yn baramedrau triniaeth wres gwanwyn dail automobile
Mae amser cadw gwres diffodd yn gysylltiedig â thrwch: mm/mun, 6.5/2, 8/3, 8.5-10/4, 12/5
Mae amser dal tymheru yn gysylltiedig â thrwch: mm / mun,<10/25-30, 10-15/30-35, 15-20/40-45, 20-25/45-50.
dwysedd
Dwysedd 60Si2Mn yw 7.85g/cm3. Mae 60Si2Mn yn ddur gwanwyn manganîs silicon a ddefnyddir yn eang gyda chryfder, elastigedd a chaledwch ychydig yn uwch na 55Si2Mn.Mae'n addas ar gyfer cynhyrchu gwanwyn gwastad neu wanwyn coil gyda diamedr o dan 30mm yn y diwydiant cerbydau rheilffordd a thractor ceir.
Manyleb lle poeth
Manyleb triniaeth wres 60Si2Mn: diffodd 870 gradd ±20 gradd, oerfel olew; Tymher 480 gradd ±50 gradd (ar gyfer anghenion arbennig, ±30 gradd).
Strwythur metallograffig: tretinit tymherus.
Statws dosbarthu: Dur wedi'i rolio'n boeth i'w ddosbarthu mewn cyflwr wedi'i drin â gwres neu heb ei drin â gwres, dur wedi'i dynnu'n oer i'w ddosbarthu mewn cyflwr wedi'i drin â gwres.
Manylebau cyflwyno rholio poeth: 2.0~18.0mm, cyflwr anelio a heb ei anelio. Manyleb danfon wedi'i rolio oer: 0.3~4.3mm (stribed ddur)
Tsieina 60si2mn Poeth Rolio Bar Fflat Dur Gwanwyn ar gyfer Blade
Ein ffatri, A yw ffatri a chyflenwr gyda mwy nag 20 mlynedd o hanes treigl dur. Mae dwy ffatri gynhyrchu gyda chynhwysedd cynhyrchu blynyddol o fwy na 50,000 tunnell a gwerthiant blynyddol o fwy na 150 miliwn yuan.
Mae cynhyrchion blaenllaw yn ddur gwastad rholio poeth, dur sgwâr a dur proffil, a ddefnyddir yn eang mewn llenfuriau, strwythurau dur, automobiles, adeiladu llongau, meteleg, pŵer, cadwyni, lluniadu oer, peiriannu, peiriannau peirianneg, peiriannau concrit, priffyrdd, twneli mawr, Pont, trafnidiaeth rheilffyrdd trefol, rheilffordd cyflym a diwydiannau eraill.
Mae ein marchnadoedd ledled y byd fel yr Emiradau Unedig, Saudi Arabaidd, Oman, De Korea, Fietnam, Malaysia, India, Pacistan, Seland Newydd, Awstralia, yr Eidal, Rwmania, y taleithiau Unedig, yr Ariannin ac ati.
Compostio Cemegol ar gyfer Bariau Dur Gwanwyn 60Si2Mn

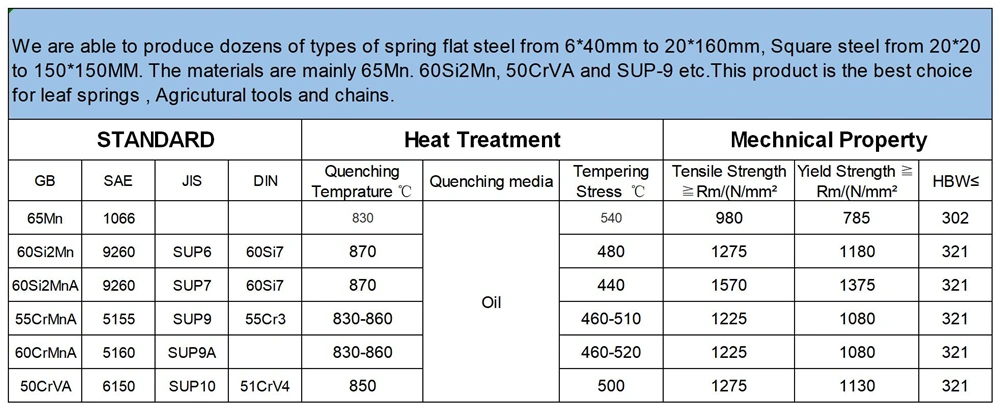

Priodweddau Mecanyddol ar gyfer Spring Steel 60Si2Mn
Cysylltwch â Ni
Tagiau poblogaidd: Bar fflat dur gwanwyn rholio poeth 60si2mn ar gyfer llafn, Tsieina, gweithgynhyrchwyr, cyflenwyr, ffatri
