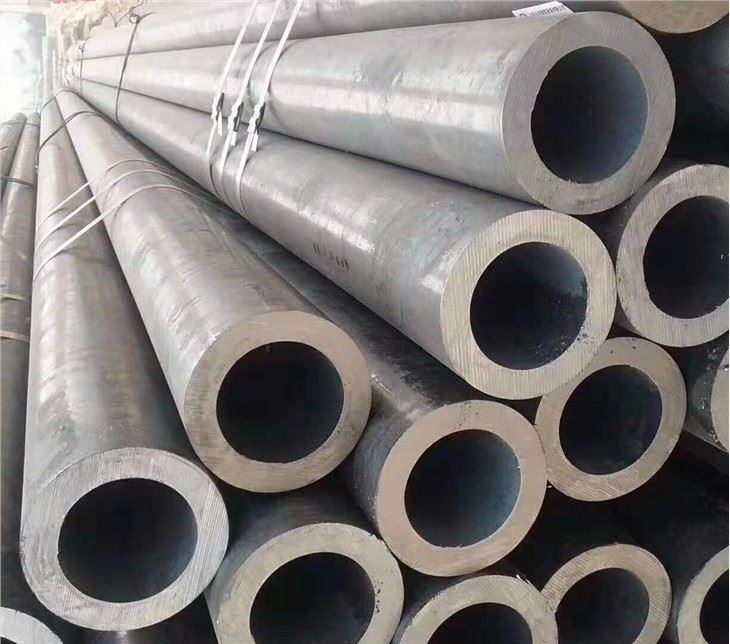

ASTM A519 GRADD 4145H PIBELLAU/TIWBIAU ALOI DUR WEDI'I DRYNU OERWYDD
Disgrifiad Cynnyrch
Mae pibell ddi-dor yn bibell heb sêm neu uniad weldio. Fe'i gelwir hefyd yn bibellau CDS (pibell ddi-dor wedi'i thynnu'n oer). Fe'i defnyddir yn helaeth mewn rhannau peiriannu, siafftiau, Bearings, silindrau sydd â chryfder tynnol 75000 PSD. Mae'n wialen dur carbon solet sy'n cael ei gwthio i'r mandrel i ffurfio siâp tiwb.
Mae pibell ddur di-dor dur aloi yn fath o ddur hir. Mae gan bibell ddur adran wag, a ddefnyddir yn helaeth fel piblinell ar gyfer cludo hylifau, megis olew, nwy naturiol, nwy, dŵr a rhai deunyddiau solet. O'i gymharu â dur solet fel dur crwn, mae pibell ddur yn ysgafnach o ran pwysau o dan yr un cryfder plygu a dirdro. Mae'n dur adran economaidd. Fe'i defnyddir yn eang mewn gweithgynhyrchu rhannau strwythurol a mecanyddol, megis pibell dril olew, siafft trawsyrru ceir, ffrâm beic a sgaffaldiau dur a ddefnyddir mewn adeiladu.
Mae ASTM A519 yn cwmpasu sawl gradd o diwbiau mecanyddol di-dor carbon a dur aloi. Mae'r safon hefyd yn dderbyniol wrth gynhyrchu pibellau. Mae'n cael ei gynhyrchu trwy weithio'n boeth ac yna'n gorffen yn oer y dur yn siapiau crwn, sgwâr, petryal neu arbennig.
Mae AISI 4145H yn fanyleb dur aloi cromiwm o ansawdd molybdenwm. Fel dur tynnol uchel mae AISI 4145H yn cael ei gyflenwi'n bennaf yn y cyflwr caledu a thymheru i 30-36ystod HRc i AISI 4145H wedi'i addasu. Gyda chynnwys carbon ychydig yn uwch, mae AISI 4145H yn debyg i AISI 4140 gan ei fod yn cynnig hydwythedd da, nodweddion gwrthsefyll sioc ynghyd â gwrthsefyll traul.
Cymwysiadau Cyffredin
AISI 4145H yw'r math wedi'i uwchraddio o AISI 4145. Mae AISI 4145H wedi gwella caledwch ac fe'i defnyddir yn gyffredin yn y cyflwr cryfder uchel gyda chynnyrch KSI min.110 ac yn addas ar gyfer offer drilio downhole, ac mae cymwysiadau peirianneg cyffredinol yn cynnwys cydrannau sy'n agored i straen trwm. Gellir defnyddio AISI 4145H hefyd mewn cyflwr caled fel rhannau peiriant sy'n agored i draul trwm.
MANYLEBAU SAFONOL
| Proses | Di-dor |
| Siâp | Rownd |
| Ystod Maint | Llun Oer: 6-426mm OD; 1-40mm WT Gorffen Poeth: 32-1200mm OD; 3.5-200mm WT |
| Trwch | Hyd at 200mm |
| Diwedd Pibell | Capiau Plaen / Beveled / Wedi diflannu / Plastig |
| Gorchuddio | Du / Galfanedig / 3LPE / Wedi'i Droi / Wedi'i Blicio / Wedi'i Falu / Wedi'i Gloywi / Olew Gwrth-Crydu |
| Hyd | 15 Mtr max Torri i Hyd ar gael |
| Triniaeth Gwres | Sfferoideiddio / Anelio Llawn / Anelio Proses / Anelio Isothermol / Normaleiddio / Diferu / Marquenching (Marquenching) / Torri a Thymeru / Anelio Isothermol |
| Cais | Olew a Nwy / Proses Hydro Carbon / Modurol / Boeler, Cyfnewidydd Gwres / Plymio, HVAC ac Ymladd Tân / Strwythurol / Peirianneg Gyffredinol / Rheilffyrdd / Carthffosiaeth a Ffynnon Ddŵr |
| Arolygiad Ansawdd | Mae arolygiad Trydydd Parti yn dderbyniol (SGS, BV ac ati) |
Goddefiad I TIWBIO DI-DOR
| Goddefgarwch ID (mm) | Goddefgarwch OD (mm) | Syth (mm) |
| H9-H12 | -/+0.5% | 0.20-0.80 |
Mae cyfansoddiad cemegol AISI 4145H fel a ganlyn
| C | Mn | Si | P | S | Cr | Ni | Mo |
| 0.43-0.49 | 0.85-1.10 | 0.10-0.35 | 0.035 uchafswm | 0.040 uchafswm | 0.80-1.10 | 0.25 uchafswm | 0.15-0.25 |
Mae eiddo mecanyddol AISI 4145H fel a ganlyn
| Rm Cryfder Tynnol (KSI) | Cryfder Cynnyrch R2 (KSI) | elongation (%) | Cymhareb Gostyngiad (%) | Effaith Izod (J) | Effaith Charp (J) | Caledwch (HBW) |
| 140 mun | 120 mun | 14 mun | 40 mun | 30-36 | 248-302 | 123 |
Prosesu
Isod bydd arolygiad yn cael ei wneud yn y cynhyrchiad. (1) canfod pelydr---RT; (2) profion ultrasonic---UT; (3) Profi Gronynnau Magnetig-MT; (4) treiddiad profi-PT; (5) eddy flaw presennol canfod-ET
mae cynhyrchu 4130 o bibellau dur aloi ar gyfer pibellau boeler yn cynnwys sawl arolygiad i sicrhau bod y pibellau yn bodloni'r safonau gofynnol. Mae'r arolygiadau hyn yn cynnwys RT, UT, MT, PT, ac ET, sydd i gyd yn ddulliau profi annistrywiol sy'n galluogi'r gwneuthurwr i nodi unrhyw ddiffygion neu ddiffygion yn y deunydd. Gyda'r broses gynhyrchu drylwyr hon, gall cwsmeriaid fod yn sicr eu bod yn cael cynhyrchion o ansawdd uchel sy'n ddiogel ac yn effeithlon ar gyfer eu defnydd arfaethedig.
